SolidWorks adalah salah satu software perangkat lunak berbasis otomasi dalam pembuatan model solid 3D. Penggunaan software ini tidak begitu sulit tergantung keinginan kita sebagai engineering untuk mempelajarinya. Software ini sangat berguna dalam bidang keteknikan untuk membuat model 3D maupun 2D, selain itu software ini juga dapat melakukan simulasi yang sangat berguna untuk melakukan penelitian terhadap suatu mesin maupun material.

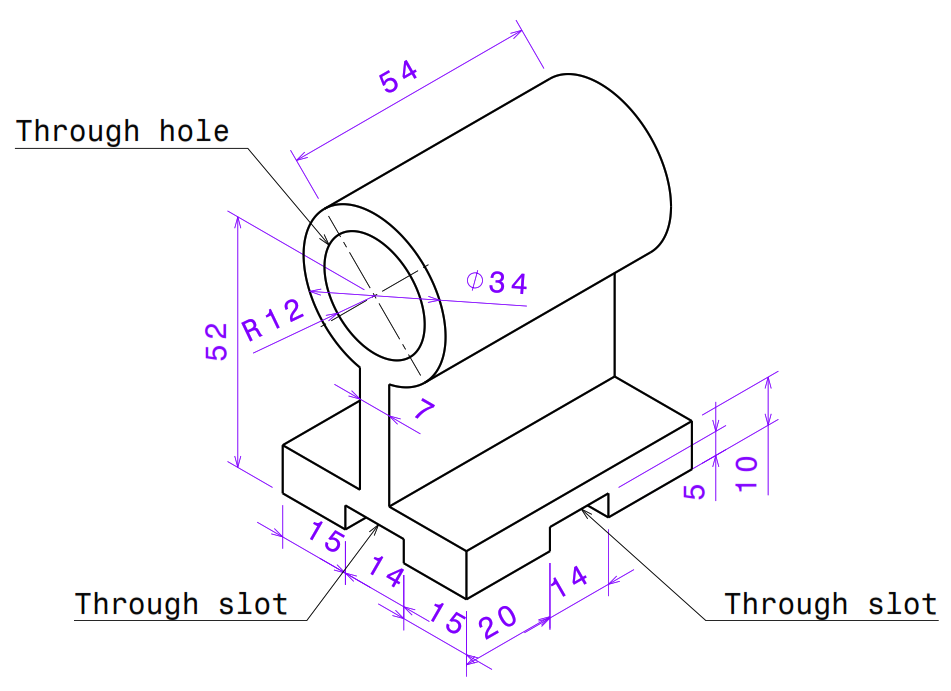

Tutorial Solidworks SMK Mesin #06

Tutorial Solidworks SMK Mesin #07

Tutorial Solidworks SMK Mesin #08

Tutorial Solidworks SMK Mesin #09

Tutorial Solidworks SMK Mesin #10

Download File Solidworks 2013

• Buka aplikasi Solidworks > New > Part

• Pilih Top Plane > Normal To

• Pilih Sketch > Circle > Radius 32

• Pilih Line > Hubungkan pada kedua cicle

• Pilih Circle > Diameter 22

•  Pilih Features > Extruded Base 19

• Pilih bidang atas > Normal To

• Pilih Sletch > Rectangle dengan ukuran 64 x 64

• Pilih Features > Extruded Base 45

• Pilih Reference Geometri > Plane > Pilih bidang sebelah kanan > Ubah arah dan nilai 32

• Ubah arah plane dan masukkan nilainya 32

• Klik Kanan pada Plane > Normal To

• Pilih Skecth > Line kemudian gambar segitiga pada bidang dengan jarak 13

• Pilih Features > Extruded Cut > Mid Plane

Lebih jelasnya silahkan simak video di bawah ini :
