GTM X1 - 2. KONSEP DASAR COMPUTER AIDED DESIGN (CAD)

Posting Komentar



Mata Pelajaran : Gambar Teknik Manufaktur XI

Durasi : 4 Jam Pelajaran

Moda : Mandiri dan Praktik


Capaian Pembelajaran

Pada akhir fase F, peserta didik mampu memahami konsep dasar (CAD) seperti AutoCAD, Solidworks atau Inventor.

Tujuan Pembelajaran

  • Peserta didik dapat menjelaskan konsep dasar dan penginstalan piranti sistem pendukung CAD
  • Peserta didik dapat menggunakan konsep dasar dan penginstalan piranti sistem pendukung CAD

Download Konsep Dasar CAD

Bahan Ajar

AutoCAD (Automatic  Computer  Aided  Design) merupakan salah satu perangkat lunak yang dipergunakan dalam gambar teknik mesin baik gambar dua dimensi (2d) maupun gambar tiga dimensi (3d), hal ini dikarenakan ketelitian dan keakuratan pengukuran.

A. Tampilan AutoCAD

Berdasarkan https://knowledge.autodesk.com versi  AutoCAD  mulai  AutoCAD  2010  sampai  dengan AutoCAD  2023.  Sistim  yang  dibutuhkan  dari  tiap  versi  berbeda  karena  penggunaan  disesuaikan dengan spek PC, Laptop dan juga kebutuhan gambar. Gambar mesin tingkat SMK disarankan menggunakan min versi 5 tahun terakhir atau disesuaikan  dengan  PC  yang  dimiliki  sekolah.  Untuk  tampilan  gambar berikutnya, saya mengacu pada AutoCAD 2013 karena sudah terinstall di laptop.

Untuk menampilkan AutoCAD dengan :

  • Memilih Start > All Programs > Autodesk > AutoCAD 2013 atau
  • Klik Icon AutoCAD 2013 pada windows, maka akan tampil seperti pada gambar di atas
  • Untuk menutup program dengan cara memilih tanda silang (close)

Adapun keterangan tampilan AutoCAD pada gambar di atas sebagai berikut :

  • Title Bar : untuk menampilkan nama program dan nama dokumen yang aktif
  • Main Menu : untuk  menjalankan  perintah-perintah  seperti  pada  aplikasi windows pada umumnya
  • Tool Bar : merupakan  tombol-tombol  yang  berisikan  perintah-perintah AutoCAD  dalam  bentuk  simbol  gambar  yang  dapat  digunakan secara cepat
  • Layar Gambar : merupakan area kerja tempat penampilan gambar, penggambaran dan pengeditan gambar
  • Status Bar : untuk  menampilkan  informasi  mengenai  status  dari  koordinat kursor saat ini
  • Command Line : sebagai  sebuah  tempat  untuk  mengetikkan  perintah,  nilai  atau shortcut
  • Command Window : Untuk  menampilkan  imformasi  dan  tuntunan  langkah  setiap perintah yang diinputkan untuk membentuk sebuah objek.

B. Menu File AutoCAD

Berikut ini akan disajikan tentang penggunaan menu file pada AutoCAD yang sering digunakan pada gambar teknik mesin.

1. File > New berfungsi untuk membuat lembar baru.


Anda dapat memilih bermacam template, semisalnya ISO A4 -Named Plot Styles.
2. File > Open berfungsi membuka lembar kerja yang pernah dibuat.


3. File > Save berfungsi untuk memberi nama lembar kerja. Sedangkan Saves As berfungsi memberi nama lain.


4. File > Plot berfungsi untuk mencetak lembar kerja. Bisa menggunakan printer ataupun dicetak versi pdf.



C. Menu View AutoCAD

Berikut ini akan disajikan tentang penggunaan Menu View pada AutoCAD yang sering digunakan pada gambar teknik mesin.

1. View > Zoom berfungsi untuk memperkecil atau memperbesar objek.


2. View > Pan berfungsi untuk memindah objek pada layar kerja.




D. Menu Format AutoCAD

Berikut ini akan disajikan tentang penggunaan Menu Format pada AutoCAD yang sering digunakan pada gambar teknik mesin.

1. Format > Layer berfungsi untuk mengatur layer.


2. Format > Color berfungsi untuk mengatur warna.


3. Format > Linetype berfungsi untuk mengatur jenis garis.


4. Format > Lineweight berfungsi untuk mengatur ketebalan garis.


5. Format > Scale List berfungsi untuk mengatur skala gambar.


6. Format > Text Style berfungsi untuk mengatur gaya tulisan.

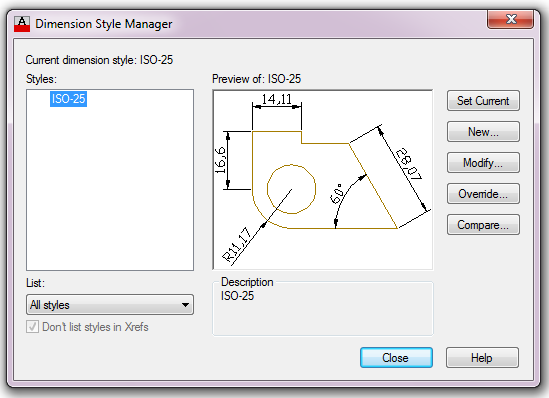

7. Format > Dimension Style berfungsi untuk mengatur gaya ukuran.


8. Format > Table Style berfungsi untuk mengatur gaya tabel.


9. Format > Multileader Style berfungsi untuk mengatur multileader.


10. Format > Point Style berfungsi untuk mengatur gaya titik.


11. Format > Unit berfungsi untuk mengatur unit/satuan.


E. Menu Tool
  • Tool > Workspaces berfungsi untuk menampilkan atau menyembunyikan workspaces
  • Tool > Toolbars berfungsi untuk menampilkan atau menyembunyikan toolbars
  • Tool > Command Line berfungsi untuk menampilkan atau menyembunyikan command line
  • Tool > Clear Screen berfungsi untuk menampilkan atau menyembunyikan toolbars
  • Tool > New UCS berfungsi untuk mengatur UCS

F. Penginstalan AutoCAD

Adapun sistem yang dibutuhkan untuk menjalankan AutoCAD 2013 sesuai dengan knowledge.autodesk.com adalah sebagai berikut:

Persyaratan Sistem untuk 32-bit

  • Edisi Windows® 8 Standard, Enterprise, atau Professional (memerlukan penginstalan AutoCAD 2013 Service Pack 2)
  • Windows 7: Intel® Pentium® 4 atau AMD Athlon ™ prosesor dual-core, 3,0 GHz atau lebih tinggi dengan teknologi SSE2
  • Windows XP: Pentium 4 atau AMD Athlon prosesor dual-core, 1,6 GHz atau lebih tinggi dengan teknologi SSE2
  • RAM 2 GB (disarankan 4 GB)
  • 6 GB ruang disk kosong untuk instalasi
  • Resolusi layar 1.024 x 768 dengan warna asli (1.600 x 1.050 dengan warna asli disarankan)
  • Microsoft® Internet Explorer® 7.0 atau browser web yang lebih baru
  • Install from download or DVD

Persyaratan Sistem untuk 64-bit

  • Windows® 8 Standard, Enterprise, or Professional edition (requires installation of AutoCAD 2013 Service Pack 2); Microsoft Windows 7 Enterprise, Ultimate, Professional, or Home Premium (compare Windows 7 versions); or Microsoft Windows XP Professional (SP2 or later)
  • AMD Athlon 64 with SSE2 technology, AMD Opteron® processor with SSE2 technology, Intel® Xeon® processor with Intel EM64T support and SSE2 technology, or Intel Pentium 4 with Intel EM64T support and SSE2 technology
  • 2 GB RAM (4 GB recommended)
  • 6 GB free space for installation
  • 1,024 x 768 display resolution with true color (1,600 x 1,050 with true color recommended)
  • Internet Explorer 7.0 or later
  • Instal dari unduhan atau DVD


-= TERIMA KASIH =-
