GTM XI - 1.3 NILAI KEKERASAN DAN TANDA PENGERJAAN

Posting Komentar

SELAMAT DATANG

1. Kekasaran Permukaan

Dalam praktik pemesinan tidak mungkin dicapai permukaan komponen yang ideal secara. Hal ini dikarenakan gambar produksi komponen harus mengandung informasi tentang permukaan yang diijinkan. Komponen mesin yang diproses mesin, saat diperiksa akan memiliki beberapa penyimpangan. Kondisi permukaan yang sebenarnya tergantung finishing yang dilakukan.
Sifat dan kinerja komponen mesin dipengaruhi oleh derajat kekasaran berbagai permukaan. Semakin tinggi kehalusan permukaan, semakin baik kekuatan kelelahan dan ketahanan korosi. Gesekan antar bagian rakitan juga berkurang akibatnya untuk finish permukaan yang lebih baik.


Tabel Kekasaran permukaan proses manufaktur

Keterangan :
  1. Pengecoran Pasir (Sand Casting)
  2. Pengecoran Cetakan Permanen (Permanent Mould Casting)
  3. Pengecoran Mati (Die casting)
  4. Pengecoran Tekanan Tinggi (High Pressure Casting)
  5. Pengerolan Panas (Hot Rolling)
  6. Tempa (Forging)
  7. Ekstrusi (Extrusion)
  8. Pemotongan Api, Gergaji dan Chipping (Flame Cutting, Sawing & Chipping)
  9. Penggergajian Potong Radial (Radial Cut-Off Sawing)
  10. Gerinda Tangan (Hand Grinding)
  11. Gerinda Piringan (Disc Grinding)
  12. Filing
  13. Planing
  14. Pembentukan (Shaping)
  15. Pengeboran (Drilling)
  16. Pembubutan dan Pengefraisan (Turning & Milling)
  17. Memperbesar Lubang (Boring)
  18. Memperbesar dan Menghaluskan lubang (Reaming)
  19. Broaching
  20. Membuat Roda Gigi (Hobbing)
  21. Gerinda Permukaan (Surface Grinding)
  22. Gerinda Silinder (Cylindrical Grinding)
  23. Mengasah (Honing)
  24. Lapping
  25. Memoles (Polishing)
  26. Burnishing
  27. Super finishing

2. Simbol Pemesinan
Simbol dasar terdiri dari dua kaki dengan panjang yang tidak sama, cenderung sekitar 60 derajat hingga garis, mewakili permukaan yang dipertimbangkan. Simbol ini dapat digunakan dimana diperlukan untuk menunjukkan bahwa permukaan adalah mesin, tanpa menunjukkan tingkat kekasaran atau proses yang akan digunakan.


Jika penghapusan materi tidak diizinkan, lingkaran ditambahkan ke simbol dasar. Simbol ini juga dapat digunakan dalam gambar, yang berkaiatan dengan produksi proses, untuk menunjukkan bahwa permukaan harus dibiarkan.


Jika pemindahan material dengan pemesinan diperlukan, bisa ditambahkan ke simbol dasar.


Ketika karakteristik permukaan khusus harus ditunjukka, garis ditambahkan ke lengan yang lebih panjang dari simbol dasar.


C. Indikasi Kekasaran Permukaan

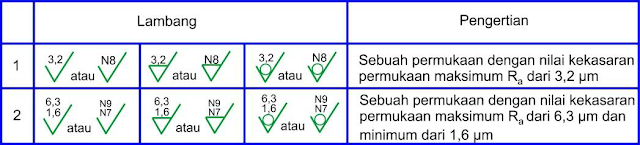

Tabel Simbol kekasaran permukaan yang sama




D. Cara Membaca




Sumber : Machine Drawing Hal : 242
